มอเตอร์ลูกสูบอินเตอร์มอท
มอเตอร์ลูกสูบ Intermot ของมอเตอร์ลูกสูบรัศมีลูกสูบ Nhm31 ซีรี่ส์มอเตอร์ลูกสูบลูกสูบรัศมีความเร็วต่ำความเร็วต่ำระดับห้าดาว
คำอธิบาย
1. ใช้โครงสร้างห้าลูกสูบที่มีเพลาประหลาดและความถี่การกระตุ้นต่ำกว่าซึ่งมีลักษณะของเสียงต่ำ
2. แรงบิดสตาร์ทขนาดใหญ่ เสถียรภาพที่ความเร็วต่ำดี และสามารถวิ่งได้อย่างราบรื่นที่ความเร็วต่ำมาก
3. แผ่นจ่ายน้ำมันชดเชยเครื่องบินที่ได้รับสิทธิบัตรมีความน่าเชื่อถือที่ดีและมีการรั่วไหลน้อยลง ลูกสูบและปลอกลูกสูบถูกปิดผนึกด้วยวงแหวนซีลดังนั้นจึงมีประสิทธิภาพเชิงปริมาตรสูง
4. เพลาข้อเหวี่ยงและก้านสูบได้รับการสนับสนุนโดยลูกกลิ้งดังนั้นจึงมีประสิทธิภาพเชิงกลสูง
5. ทิศทางของการหมุนสามารถย้อนกลับได้ และเพลาส่งออกได้รับอนุญาตให้รับแรงภายนอกในแนวรัศมีและแนวแกนบางอย่าง
6. มีอัตราส่วนกำลังต่อมวลสูง และมีปริมาตรและน้ำหนักค่อนข้างน้อย
หลักการโครงสร้าง
กระบอกลูกสูบผ่านน้ำมันแรงดันทำงานโดยแรงดันไฮดรอลิกเพื่อสร้างแรงขับ P บนตัวลูกสูบ แรงขับทำหน้าที่ที่กึ่งกลางของเพลาข้อเหวี่ยงผ่านก้านสูบเพื่อให้เพลาส่งออกหมุนและแผ่นกระจายน้ำมันก็หมุนไปด้วย เมื่อตำแหน่งของตัวลูกสูบถึงจุดศูนย์กลางตายด้านล่าง กระบอกลูกสูบจะเชื่อมต่อกับช่องจ่ายน้ำมันกลับจากแผ่นจ่ายน้ำมัน ลูกสูบถูกดันขึ้นโดยเพลาข้อเหวี่ยง ในเวลานี้น้ำมันไฮดรอลิกหลังเลิกงานจะถูกส่งกลับไปยังถังน้ำมันผ่านแผ่นจ่ายน้ำมัน ตัวลูกสูบแต่ละตัวเชื่อมต่อกับน้ำมันแรงดันสูงและต่ำตามลำดับ และแรงบิดในการขับขี่ที่สร้างโดยตัวลูกสูบแต่ละตัวไปยังศูนย์กลางของเพลาเอาท์พุตจะถูกเพิ่มในทิศทางเดียวกัน เพื่อให้เพลาเอาท์พุตของมอเตอร์สามารถรับการหมุนอย่างต่อเนื่องและมั่นคง แรงบิด เมื่อทิศทางการไหลของน้ำมันเปลี่ยนไป ทิศทางการหมุนของมอเตอร์ก็สามารถเปลี่ยนได้ หากหมุนแผ่นจ่ายน้ำมัน 180 องศาเพื่อประกอบ มอเตอร์ก็สามารถกลับด้านได้
มีรุ่นให้เลือก
DM, DMG, DMP, DMY, DK, DF, DS, DA, BMTZ
ภาพรายละเอียด
คำอธิบายโมเดล
ข้อกำหนดหลัก:
|
แบบอย่าง |
การกระจัด (มล./รอบ) |
ความดัน(เมกะปาสคาล) |
แรงบิด(นิวตันเมตร) |
ช่วงความเร็ว(รอบ/นาที) |
น้ำหนัก |
||
|
เรตติ้ง |
สูงสุด |
เรตติ้ง |
นิวตันเมตร/เมกะปาสคาล |
||||
|
HM1-63 |
77 |
25 |
32 |
248 |
11 |
15-1500 |
20 |
|
HM1-80 |
91 |
25 |
32 |
335 |
13 |
15-1250 |
20 |
|
HM1-100 |
96 |
25 |
32 |
355 |
14 |
15-1000 |
20 |
|
HM1-110 |
113 |
25 |
32 |
419 |
17 |
15-1000 |
20 |
|
HM1-125 |
126 |
20 |
25 |
371 |
19 |
15-1000 |
20 |
|
HM1-140 |
138 |
20 |
25 |
410 |
20 |
15-1000 |
20 |
|
HM1-160 |
156 |
16 |
20 |
376 |
24 |
15-1000 |
20 |
|
HM1-200 |
196 |
16 |
20 |
464 |
19 |
15-1000 |
20 |
|
HM2-100 |
113 |
25 |
32 |
419 |
17 |
15-1250 |
27 |
|
HM2-125 |
138 |
25 |
32 |
512 |
20 |
15-1250 |
27 |
|
HM2-150 |
159 |
25 |
32 |
588 |
24 |
15-1000 |
27 |
|
HM2-175 |
180 |
20 |
25 |
532 |
27 |
15-1000 |
27 |
|
HM2-200 |
207 |
20 |
25 |
611 |
31 |
8-800 |
27 |
|
HM2-250 |
235 |
16 |
20 |
556 |
35 |
8-630 |
27 |
|
HM2-280 |
276 |
16 |
20 |
653 |
41 |
8-500 |
27 |
|
HM3-175 |
181 |
25 |
32 |
670 |
27 |
8-1000 |
35 |
|
HM3-200 |
201 |
25 |
32 |
743 |
30 |
8-800 |
35 |
|
HM3-220 |
222 |
25 |
32 |
819 |
33 |
8-800 |
35 |
|
HM3-250 |
254 |
20 |
20 |
752 |
38 |
8-630 |
35 |
|
HM3-300 |
289 |
20 |
20 |
856 |
43 |
8-500 |
35 |
|
HM3-350 |
340 |
20 |
20 |
1000 |
50 |
8-400 |
35 |
|
HM3-400 |
380 |
18 |
22.5 |
1008 |
56 |
8-350 |
35 |
|
HM6-400 |
397 |
25 |
32 |
1469 |
59 |
5-630 |
57.5 |
|
HM6-450 |
452 |
25 |
32 |
1672 |
67 |
5-630 |
57.5 |
|
HM6-500 |
491 |
20 |
25 |
1451 |
73 |
5-500 |
57.5 |
|
HM6-600 |
594 |
20 |
25 |
1756 |
88 |
4-500 |
57.5 |
|
HM6-700 |
683 |
16 |
20 |
1616 |
101 |
4-400 |
57.5 |
|
HM6-750 |
754 |
16 |
20 |
1785 |
112 |
4-320 |
57.5 |
|
HM8-600 |
617 |
25 |
32 |
2282 |
91 |
4-500 |
72 |
|
HM8-700 |
710 |
25 |
32 |
2626 |
105 |
4-400 |
72 |
|
HM8-800 |
810 |
20 |
25 |
2396 |
120 |
4-400 |
72 |
|
HM8-900 |
889 |
20 |
25 |
2629 |
131 |
3-350 |
72 |
|
HM8-1000 |
1000 |
16 |
20 |
2366 |
148 |
3-300 |
72 |
|
HM11-700 |
707 |
25 |
32 |
2612 |
104 |
4-400 |
94 |
|
HM11-800 |
784 |
25 |
32 |
2899 |
116 |
4-400 |
94 |
|
HM11-900 |
894 |
25 |
32 |
3306 |
132 |
4-400 |
94 |
|
HM11-1000 |
981 |
20 |
25 |
2902 |
145 |
3-320 |
94 |
|
HM11-1100 |
1104 |
20 |
25 |
3265 |
163 |
3-320 |
94 |
|
HM11-1200 |
1234 |
16 |
20 |
2929 |
182 |
3-320 |
94 |
|
HM11-1300 |
1301 |
16 |
20 |
3079 |
192 |
3-250 |
94 |
|
HM16-1400 |
1413 |
25 |
32 |
5224 |
209 |
2-400 |
170 |
|
HM16-1600 |
1648 |
20 |
25 |
4874 |
244 |
2-400 |
170 |
|
HM16-1800 |
1815 |
20 |
25 |
5367 |
268 |
2-350 |
170 |
|
HM16-2000 |
2035 |
18 |
22.5 |
5416 |
301 |
2-350 |
170 |
|
HM16-2400 |
2267 |
16 |
20 |
5364 |
335 |
2-250 |
170 |
|
HM31-2500 |
2553 |
25 |
32 |
9438 |
378 |
2-200 |
298 |
|
HM31-2800 |
2680 |
20 |
25 |
7935 |
397 |
1-200 |
298 |
|
HM31-3000 |
3063 |
20 |
25 |
9057 |
453 |
1-200 |
298 |
|
HM31-3150 |
3218 |
20 |
25 |
9518 |
476 |
1-160 |
298 |
|
HM31-3500 |
3561 |
20 |
25 |
10530 |
527 |
1-160 |
298 |
|
HM31-4000 |
4153 |
18 |
22.5 |
11053 |
614 |
1-160 |
298 |
|
HM31-4500 |
4522 |
16 |
20 |
10698 |
669 |
1-160 |
298 |
|
HM31-5000 |
4828 |
16 |
20 |
11423 |
714 |
1-160 |
298 |
|
HM70-5000 |
4968 |
20 |
25 |
14626 |
731 |
1-160 |
550 |
|
HM70-5400 |
5452 |
20 |
25 |
16125 |
806 |
1-160 |
550 |
|
HM70-6000 |
5984 |
20 |
25 |
17697 |
885 |
0.5-125 |
550 |
|
HM70-6300 |
6540 |
18 |
22.5 |
17408 |
967 |
0.5-125 |
550 |
|
HM70-7000 |
7122 |
16 |
20 |
16849 |
1053 |
0.5-125 |
550 |
รุ่นที่มีจำหน่าย:
ซีรี่ส์ IAM H1, ประเภทเพลา: A0, A1, A2, A3, ผู้จัดจำหน่าย: D31, D40, D47
| IAM100H1A0D31 | IAM100H1A1D40 | IAM100H1A2D31 |
| IAM150H1A0D31 | IAM150H1A1D40 | IAM150H1A2D31 |
| IAM175H1A0D31 | IAM175H1A1D40 | IAM175H1A2D31 |
| IAM195H1A0D31 | IAM195H1A1D40 | IAM195H1A2D31 |
| IAM200H1A0D31 | IAM200H1A1D40 | IAM200H1A2D31 |
| IAM250H1A0D31 | IAM250H1A1D40 | IAM250H1A2D31 |
| IAM300H1A0D31 | IAM300H1A1D40 | IAM300H1A2D31 |
ซีรี่ส์ IAM H2, ประเภทเพลา: A0, A1, A2, A3, ผู้จัดจำหน่าย: D31, D40, D47
| IAM200H2A0D31 | IAM200H2A1D40 | IAM200H2A2D31 |
| IAM300H2A0D31 | IAM300H2A1D40 | IAM300H2A2D31 |
| IAM350H2A0D31 | IAM350H2A1D40 | IAM350H2A2D31 |
| IAM400H2A0D31 | IAM400H2A1D40 | IAM400H2A2D31 |
| IAM450H2A0D31 | IAM450H2A1D40 | IAM450H2A2D31 |
| IAM500H2A0D31 | IAM500H2A1D40 | IAM500H2A2D31 |
| IAM600H2A0D31 | IAM600H2A1D40 | IAM600H2A2D31 |
ซีรี่ส์ IAM H3, ประเภทเพลา: A0, A1, A2, A3, ผู้จัดจำหน่าย: D31, D40, D47
| IAM350H3A0D31 | IAM350H3A1D40 | IAM350H3A2D47 |
| IAM400H3A0D31 | IAM400H3A1D40 | IAM400H3A2D47 |
| IAM450H3A0D31 | IAM450H3A1D40 | IAM450H3A2D47 |
| IAM500H3A0D31 | IAM500H3A1D40 | IAM500H3A2D47 |
| IAM600H3A0D31 | IAM600H3A1D40 | IAM600H3A2D47 |
| IAM650H3A0D31 | IAM650H3A1D40 | IAM650H3A2D47 |
| IAM700H3A0D31 | IAM700H3A1D40 | IAM700H3A2D47 |
ซีรี่ส์ IAM H4, ประเภทเพลา: A0, A1, A2, A3, ผู้จัดจำหน่าย: D31, D40, D47
| IAM700H4A0D31 | IAM700H4A1D40 | IAM700H4A2D47 |
| IAM800H4A0D31 | IAM800H4A1D40 | IAM800H4A2D47 |
| IAM850H4A0D31 | IAM850H4A1D40 | IAM850H4A2D47 |
| IAM900H4A0D31 | IAM900H4A1D40 | IAM900H4A2D47 |
| IAM1000H4A0D31 | IAM1000H4A1D40 | IAM1000H4A2D47 |
| IAM1100H4A0D31 | IAM1100H4A1D40 | IAM1100H4A2D47 |
| IAM1200H4A0D31 | IAM1200H4A1D40 | IAM1200H4A2D47 |
| IAM1250H4A0D31 | IAM1250H4A1D40 | IAM1250H4A2D47 |
| IAM1400H4A0D31 | IAM1400H4A1D40 | IAM1400H4A2D47 |
ซีรีส์ IAM H5, ประเภทเพลา: A0, A1, A2, A3, A11 ผู้จัดจำหน่าย: D55, D75
| IAM1000H5A0D55 | IAM1000H5A1D55 | IAM1000H5A2D75 |
| IAM1200H5A0D55 | IAM1200H5A1D55 | IAM1200H5A2D75 |
| IAM1400H5A0D55 | IAM1400H5A1D55 | IAM1400H5A2D75 |
| IAM1500H5A0D55 | IAM1500H5A1D55 | IAM1500H5A2D75 |
| IAM1600H5A0D55 | IAM1600H5A1D55 | IAM1600H5A2D75 |
| IAM1800H5A0D55 | IAM1800H5A1D55 | IAM1800H5A2D75 |
| IAM2000H5A0D55 | IAM2000H5A1D55 | IAM2000H5A2D75 |
| IAM2200H5A0D55 | IAM2200H5A1D55 | IAM2200H5A2D75 |
ซีรี่ส์ IAM H6, ประเภทเพลา: A0, A1, A2, A3, A11 A12 ผู้จัดจำหน่าย: D90
| IAM2200H6A0D90 | IAM2200H6A1D90 | IAM2200H6A11D90 |
| IAM2500H6A0D90 | IAM2500H6A1D90 | IAM2500H6A12D90 |
| IAM2800H6A0D90 | IAM2800H6A2D90 | IAM2800H6A3D90 |
| IAM3000H6A0D90 | IAM3000H6A2D90 | IAM3000H6A11D90 |
| IAM3200H6A0D90 | IAM3200H6A3D90 | IAM3200H6A12D90 |
| IAM3500H6A0D90 | IAM3500H6A11D90 | IAM3500H6A2D90 |
ซีรี่ส์ IAM H7, ประเภทเพลา: A0, A1, A2, A3, A4 ผู้จัดจำหน่าย: D90
| IAM3900H7A0D90 | IAM3900H7A1D90 | IAM3900H7A4D90 |
| IAM4300H7A0D90 | IAM4300H7A1D90 | IAM4300H7A4D90 |
| IAM4600H7A0D90 | IAM4600H7A2D90 | IAM4600H7A3D90 |
| IAM5000H7A0D90 | IAM5000H7A2D90 | IAM5000H7A4D90 |
| IAM5400H7A0D90 | IAM5400H7A3D90 | IAM5400H7A4D90 |
ซีรี่ส์ IAM H8, ประเภทเพลา: A0, A1, A2, A11, A22 A5 ผู้จัดจำหน่าย: D200
| IAM6000H8A0D200 | IAM6000H8A1D200 | IAM6000H8A11D200 |
| IAM6500H8A0D200 | IAM6500H8A1D200 | IAM6500H8A22D200 |
| IAM6800H8A0D200 | IAM6800H8A2D200 | IAM6800H8A5D200 |
| IAM7600H8A0D200 | IAM7600H8A5D200 | IAM7600H8A11D200 |
| IAM8000H8A0D200 | IAM8000H8A5D200 | IAM8000H8A22D200 |
ซีรีส์ IAM H45, ประเภทเพลา: A0, ผู้จัดจำหน่าย A1: D40, D47 D55 D75
| IAM1100H45A0D40 | IAM1100H45A1D55 | IAM1100H45A0D47 |
| IAM1400H45A0D40 | IAM1400H45A1D55 | IAM1400H45A0D47 |
| IAM1600H45A0D40 | IAM1600H45A1D55 | IAM1600H45A0D75 |
| IAM1800H45A0D40 | IAM1800H45A1D55 | IAM1800H45A0D75 |
ซีรีส์ IAM H55, ประเภทเพลา: A0, A1 A2 ผู้จัดจำหน่าย: D90
| IAM2200H55A0D90 | IAM2200H55A1D90 | IAM2200H55A2D90 |
| IAM2500H55A0D90 | IAM2500H55A1D90 | IAM2500H55A2D90 |
| IAM2800H55A0D90 | IAM2800H55A1D90 | IAM2800H55A2D90 |
| IAM3000H55A0D90 | IAM3000H55A1D90 | IAM3000H55A2D90 |

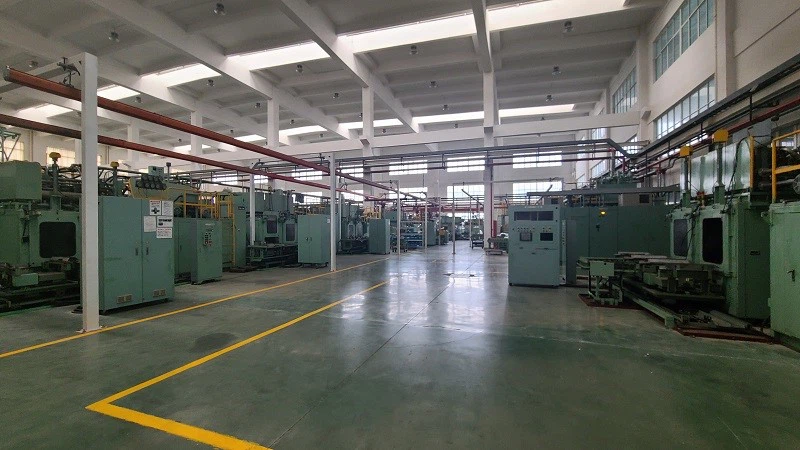

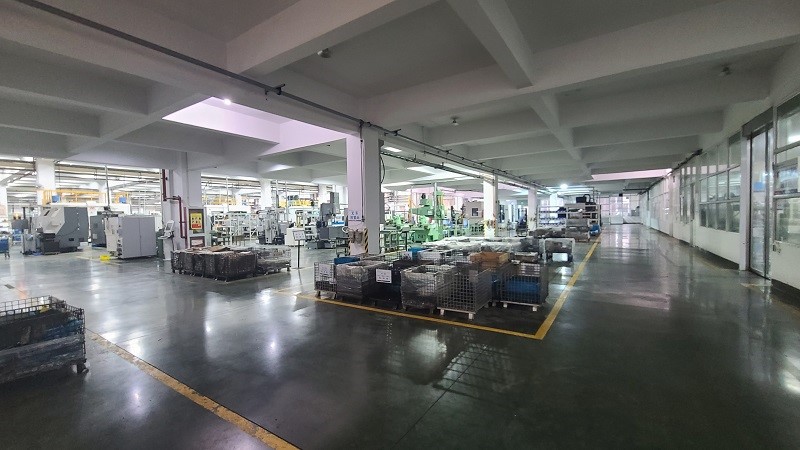

ประวัติบริษัท
รูปภาพแพ็คเกจ
นิทรรศการ
ข้อดีของเรา
1. เวลาจัดส่งที่รวดเร็ว
เราสามารถจัดส่งคำสั่งซื้อขนาดเล็กได้ภายในหนึ่งสัปดาห์ สำหรับคำสั่งซื้อขนาดใหญ่ เช่น ภายในปั๊ม PCS หรือชุดตลับหมึกจำนวน 500 ชิ้น โดยปกติแล้วเราสามารถจัดส่งได้ภายในหนึ่งเดือน
2. ระยะเวลาการรับประกัน
ผลิตภัณฑ์ทั้งหมดของเราอยู่ในระยะเวลารับประกัน 1 ปีหลังจากการจัดส่งจากโรงงานของเรา
3. บริการที่นึกถึง
เราสามารถให้การสนับสนุนด้านเทคนิคได้ตลอดเวลาหากลูกค้าของเราพบปัญหาใด ๆ ในระหว่างการใช้งานเราจะจัดหาวิธีแก้ปัญหาให้โดยเร็วที่สุด
